Platine 1 à 7 dpx³160, dpx³250 vertical 36 modules xl³hp 630

L'accessoire indispensable pour vos TGBT XL³ HP

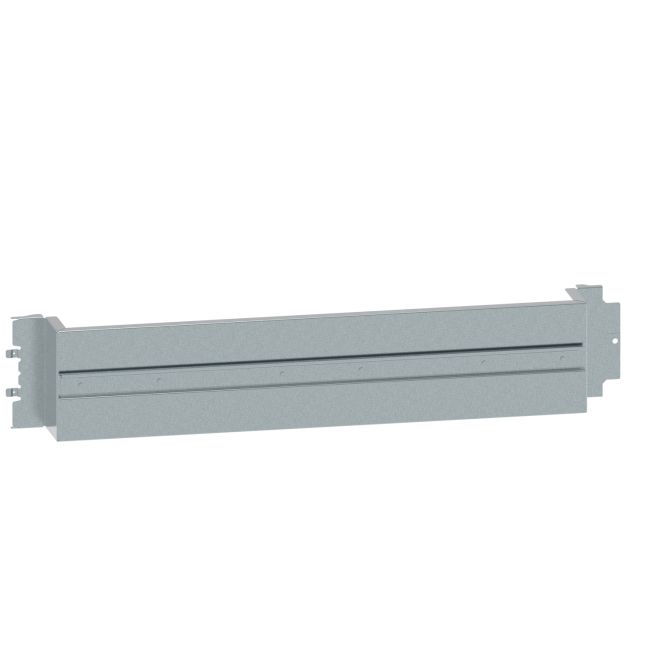

Structurez efficacement votre distribution de puissance avec cette platine de montage en acier galvanisé (Réf. 2PLVM040F36). Spécifiquement conçue pour les enveloppes (coffrets et armoires) de la gamme Legrand XL³ HP 630 en largeur 36 modules, elle permet l'installation robuste et sécurisée de vos disjoncteurs boîtiers moulés (MCCB).

Capacités de montage (Position Verticale)

Cette platine offre une grande flexibilité de configuration. Selon vos besoins de protection, elle peut accueillir :

• DPX³ 160 (3 Pôles) : Jusqu'à 7 appareils.

• DPX³ 160 (4 Pôles) : Jusqu'à 5 appareils.

• DPX³ 250 (3 Pôles) : Jusqu'à 6 appareils.

• DPX³ 250 (4 Pôles) : Jusqu'à 4 appareils.

Installation simplifiée et précise

Legrand a conçu la gamme XL³ HP pour faciliter le travail du tableautier :

• Fixation Rapide : La platine se clipse aisément sur les montants fonctionnels grâce à deux pattes de fixation, puis se verrouille via une vis de blocage pour une tenue mécanique parfaite.

• Zéro Erreur : Les montants verticaux de l'armoire disposent d'un repérage métrique. Si vous utilisez le logiciel XLPro4, les positions de montage vous sont données précisément, évitant tout tâtonnement lors de l'assemblage.

• Robustesse : Fabriquée en acier galvanisé, elle supporte le poids et les contraintes électrodynamiques des disjoncteurs de puissance.
